Metal Deposition
1. Deposition 방식 : DC/RF Sputtering , e_beam evaporation
2. Uniformity : 4" 기준 : Sputtering (3%이내) , Evaporation (5%이내)
6" 기준 : Sputtering (7%이내) ,
Evaporation (10%이내)
3. 사용 가능 Wafer Size :
2" ~ 12" (Squre piece type : 150mm*150mm까지)
4. Delivery : 1주일이내 (협의 후 조정 가능)
5. 가능 Metal 종류 :
4" &
5" & 6" &
8” & 12” : Pt , Au , Ni , Cu , Ni+Cr , 1%Si+Al , W , Cr , Ti , Si , Ag, Ta, Al, TiO2 , ITO, IZO, SiO2, TiN, TaN, Mo+1%W기타 Buffer layer를 이용한 Multi layer가능
370mm*470mm Glass 증착 가능 Metal
Metal종류 : Pure Al , Cu , Ni ,
Ti , Si , Cr , W , Au , Pt , Ag , Sn ,SUS
기 타 : Al203 , ITO , IZO , TiO2 , SiO2 , ZrO2 , TiN , TiC ,TiAlN , CrN
6. Process Flow Chart
Wafer appearance check => Clean before process =>
Metal Deposition => Taping Test =>
Air Zero Packing (모든 공정은 Class10이하 , 0.3um에서 수행)
7. 장비 보기
|
[DC /RF Sputter]
|
특수 주문 제작 /A Tech Co. (Korea)
Source : DC 1kW (4Set) , RF 0.6kW (1 Set)
Deposition Temp : 800C max.
Main pressure : 5 X 10-7torr
Chamber : Main & Loadlock
Control type : PLC (Computer&Monitor)
|
|
|
|
|
[Spin Coater]
|
Speed in RPM : 100-6,000 rpm
Material : All teflon
감광액 도포장비,박막(<1um)
gnakr(>50um)
형성 가능,두께는 결정 감광액의 점도와 감광액에
미치는 원심력과 마찰력이 평행을 이루는 조건에서 결정
|
|
|
|
|
[Thermal Evaporator]
|
Source :DC4kW,30mA
Main pressure : 5x10-5torr
Control type : Manual
DC 고전압을 인가하여 고진공에서 Thermal
Evaporation방식으로
선택한 Source를 기화시켜
증발된 원자가 상대적으로 저온을 유지하고 있는 기판위에 응축됨으로 박막을 형성
|
8. Metal Property
|
Metal Material
|
Resistivity(Ohm.cm
x 10-4)
|
Temperature
|
Temperature
Coefficient
|
|
Aluminum
|
2.62
|
20
|
0.0037
|
|
Boron
|
1.8 x 10E12
|
0
|
-
|
|
Chromium
|
2.6
|
0
|
-
|
|
Cobalt
|
9.7
|
20
|
0.0033
|
|
Copper
|
1.7241
|
20
|
0.0039
|
|
Nickel
|
6.9
|
20
|
0.0047
|
|
Platinum
|
10.5
|
20
|
0.003
|
|
Tantalum
|
13.1
|
20
|
0.0038
|
|
Titanium
|
47.8
|
25
|
0.008
|
|
Tungsten
|
5.48
|
20
|
0.0045
|

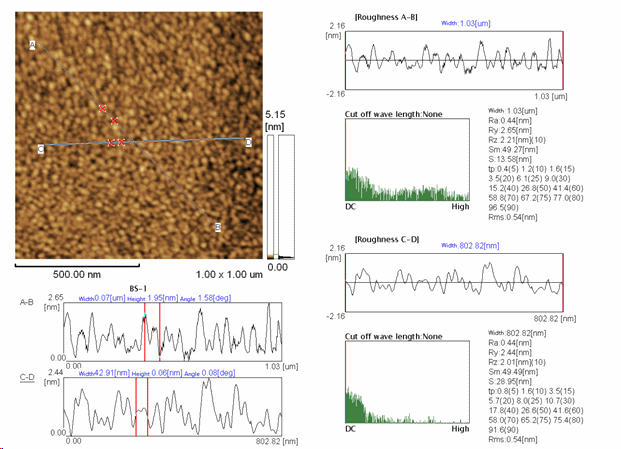

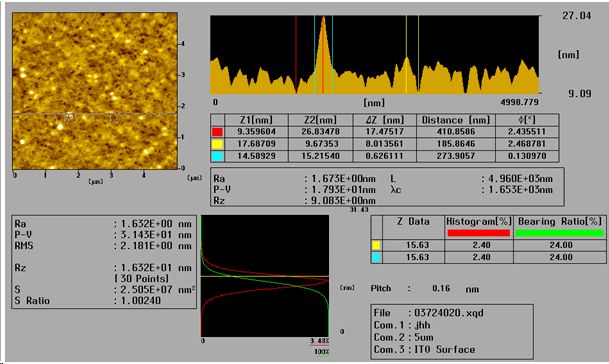

Cu Sputtering 후 AFM
측정 자료
|
